01.Deskripsi Produk

Tikungan radius panjang berflensa ganda ini mengubah arah aliran di dalam jaringan perpipaan. Kedua ujungnya dilengkapi dengan flensa integral. Ini memberikan kinerja sambungan yang stabil ditambah kondisi aliran yang baik, yang merupakan bagian penting untuk pengoperasian pipa yang aman dan efisien.

02.Struktur Produk

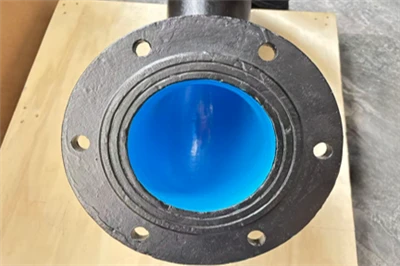

Struktur-flensa ganda

Ujung bergelang di kedua sisi dihubungkan ke pipa atau perangkat keras dengan kelompok baut. Perakitan berjalan cepat, dan penyegelan tetap dapat diandalkan.

Desain-radius panjang

Geometri melengkung yang lembut mengurangi hambatan cairan di dalam fitting.

3e4619b7afc9061cf32e546b62f7134d

Fungsi Lentur

Versi 90 derajat melihat penggunaan terluas; Unit 45 derajat juga tersedia untuk penyesuaian arah pipa.

03.Parameter Dasar

Barang	Spesifikasi
Radius Tikungan	Radius Panjang LR, R=1.5D
Sudut Standar	90 derajat, 45 derajat
Diameter Nominal	DN50 ~ DN1200
Bahan	Besi Ulet QT450-10
Jenis Koneksi	Ujung bergelang ganda integral
Kelas Tekanan	PN10, PN16, PN25
Lapisan	Eksterior: bubuk epoksi FBE; Lapisan: mortar semen / FBE
Standar	GB/T 13295, ISO2531, EN545
Aksesori yang Cocok	Gasket karet flensa, set baut

04.Fitur Utama

Mudah dipasang dan dibongkar; memungkinkan pelepasan berulang kali untuk pemeliharaan

Flensa terintegrasi dua ujung mengadopsi sambungan baut-gasket, tidak memerlukan pengelasan lapangan. Operator melakukan overhaul, modifikasi pipa atau penggantian sebagian komponen tanpa pemotongan pipa. Ini sangat mempersingkat waktu konstruksi dan perbaikan darurat.

Penyegelan dan pencegahan kebocoran yang andal

Permukaan flensa yang diproses secara presisi dipadukan dengan karet EPDM atau gasket spiral untuk membentuk sambungan penyegelan yang tahan tekanan. Cocok untuk air keran, gas alam, dan media kimia tertentu, sehingga memenuhi persyaratan anti bocor untuk proyek kota dan industri.

05.Pedoman Instalasi

Inspeksi Pra-pemasangan:

Sebelum pemasangan, harap verifikasi bahwa model, spesifikasi, dan bahan siku memenuhi persyaratan desain. Pastikan bahan dan dimensi paking sudah benar. Periksa integritas permukaan penyegelan flensa terhadap cacat seperti goresan atau penyok.

Penyelarasan dan Pengikatan:

Selama pemasangan, pastikan garis tengah siku sejajar dengan garis tengah flensa pipa dan katup, dan jaga agar permukaan flensa tetap sejajar untuk mencegah kegagalan segel yang disebabkan oleh ketidaksejajaran.

Adaptasi Kondisi Pengoperasian:

Saat memasang di lingkungan-bersuhu tinggi atau-bersuhu rendah, pertimbangkan dampak fluktuasi suhu pada pipa yang bengkok. Berikan celah ekspansi atau kontraksi untuk mencegah tekanan tambahan pada sistem perpipaan. Untuk aplikasi dengan getaran yang signifikan, pasang perangkat-pelonggaran pada sambungan flensa.

Perawatan Penyegelan:

Pilih paking penyegel yang sesuai berdasarkan karakteristik medianya. Sebelum pemasangan, aplikasikan sealant dalam jumlah yang sesuai pada permukaan gasket untuk meningkatkan kinerja penyegelan.

06. Aplikasi Produk

Pengalihan saluran air kota dan saluran air perumahan
Jaringan pembuangan limbah dan air hujan, serta perpipaan instalasi pengolahan air limbah
Pipa pemadam kebakaran yang terkubur-di kawasan industri dan kawasan komersial
Sistem sirkulasi air pendingin industri dan perpipaan stasiun pompa pabrik air
Terowongan utilitas dan{0}}jaringan pipa transmisi air bawah tanah kampus berskala besar

07.Profil Perusahaan

Shanxi Jintaihongye Casting and Forging Machinery Co, Ltd adalah produsen profesional dan pemasok produk seperti besi abu-abu dan besi ulet. Kantor pusat perusahaan terletak di kawasan industri berat terkonsentrasi di Provinsi Shanxi.

Sumber daya bahan baku industri yang kaya seperti pig iron, coke, dan baja di area ini memberikan dukungan material yang kuat dan jaminan sumber daya untuk produksi dan operasi perusahaan.
